Турникет-трипод TTR-04CW
Артикул: turniket-tripod-ttr-04cw
- Напряжение питания
- 12 В постоянного тока
- Напряжение питания системы подогрева
- 24 В переменного тока
- Потребляемая мощность системы подогрева
- не более 60 Вт
- Пропускная способность в режиме однократного прохода
- 30 чел./мин
- Пропускная способность в режиме свободного прохода
- 60 чел./мин
- Габаритные размеры (длина×ширина×высота), без планок
- 280×260×1050 мм
- Габаритные размеры (длина×ширина×высота), с планками
- 855×810×1050 мм
- Ширина зоны прохода
- 600 мм
- Рабочий температурный диапазон
- -40 °C до +50 °C (под навесом до +55 °C)
- Средняя наработка на отказ
- не менее 10000000 циклов
- Средний срок службы
- 8 лет
- Количество направлений прохода
- 2
- Степень защиты оболочки IP
- IP42
- Ток потребления системы подогрева
- не более 2,5 А
- Ток потребления турникета
- не более 0,7 А
- Потребляемая мощность турникета
- не более 8,5 Вт
Документация
Электромеханический турникет PERCo-TTR-04CW предназначен для работы на открытом воздухе под навесом или в неотапливаемых помещениях: на проходных предприятий и организаций, на строительных площадках, горнолыжных курортах, развлекательных объектах, в парках отдыха, спортивно-оздоровительных объектах.
Особенности
Всепогодное исполнение
Турникет TTR-04CW имеет встроенную систему терморегуляции, которая поддерживает температуру внутри корпуса выше 0 °C. Это позволяет использовать турникет при отрицательных температурах на открытом воздухе.
С целью увеличения коррозионной стойкости на корпус турникета методом электрохимического цинкования наносится слой цинка толщиной 9 мкм, затем производится окрашивание порошковой краской.
Состав
- турникет со встроенной электроникой управления и системой терморегуляции
- комплект преграждающих планок
- пульт дистанционного управления
Формирование зоны прохода
Для обеспечения быстрого и удобного прохода людей рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту.
При необходимости турникеты могут комплектоваться ограждениями, выполненными с ними в едином дизайне.
Безопасность
В турникет встроен замок механической разблокировки, позволяющий, в случае необходимости, с помощью ключа разблокировать его (обеспечить свободный поворот преграждающих планок).
Плата управления предусматривает аварийное открытие прохода по сигналу пожарной сигнализации (вход Fire Alarm).
Возможно подключение к турникету датчика контроля зоны прохода и сирены.
Управление турникетом
Управление турникетом возможно как от системы контроля доступа (СКУД), так и автономно дежурным охранником или вахтером с помощью пульта дистанционного управления (входит в стандартный комплект поставки) или устройства радиоуправления. (приобретается отдельно).
Модель TTR-04CW имеет встроенную электронику (плату CLB) в верхней части корпуса турникета и запитывается напряжением 12В постоянного тока.
Режим работы турникета задается независимо для каждого направления прохода, т.е. задание режима прохода в одном направлении, не изменяет заданный режим прохода для другого направления.
В стойку турникета встроены оптические датчики поворота преграждающих планок, которые позволяют корректно фиксировать факт и направление прохода при работе турникета под управлением СКУД.
Плавный доворот планок осуществляется за счет встроенного гидравлического демпфера.
При выключении питания турникета оба направления прохода остаются в том состоянии, в котором они были на момент выключения питания.
Индикация

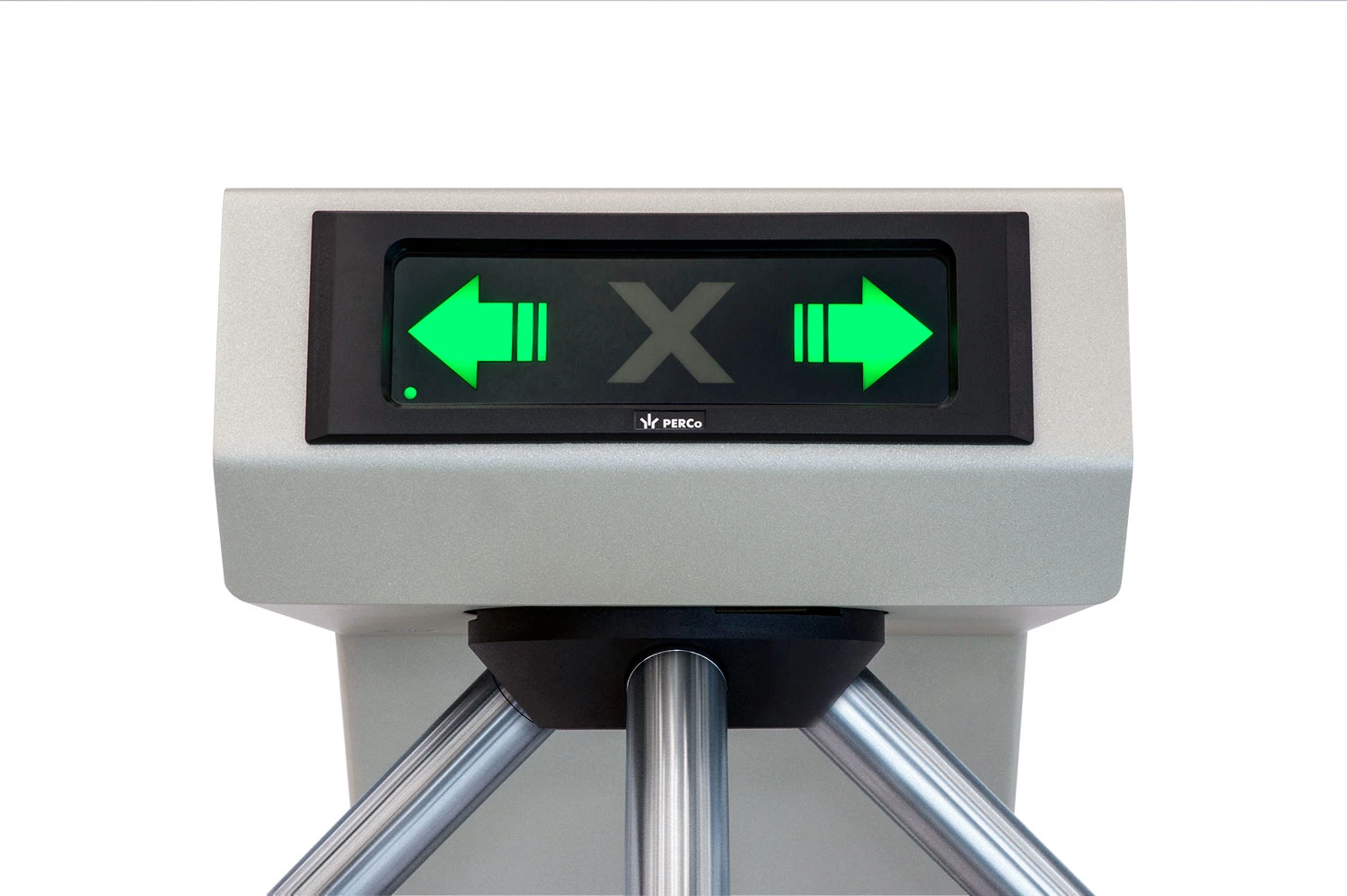

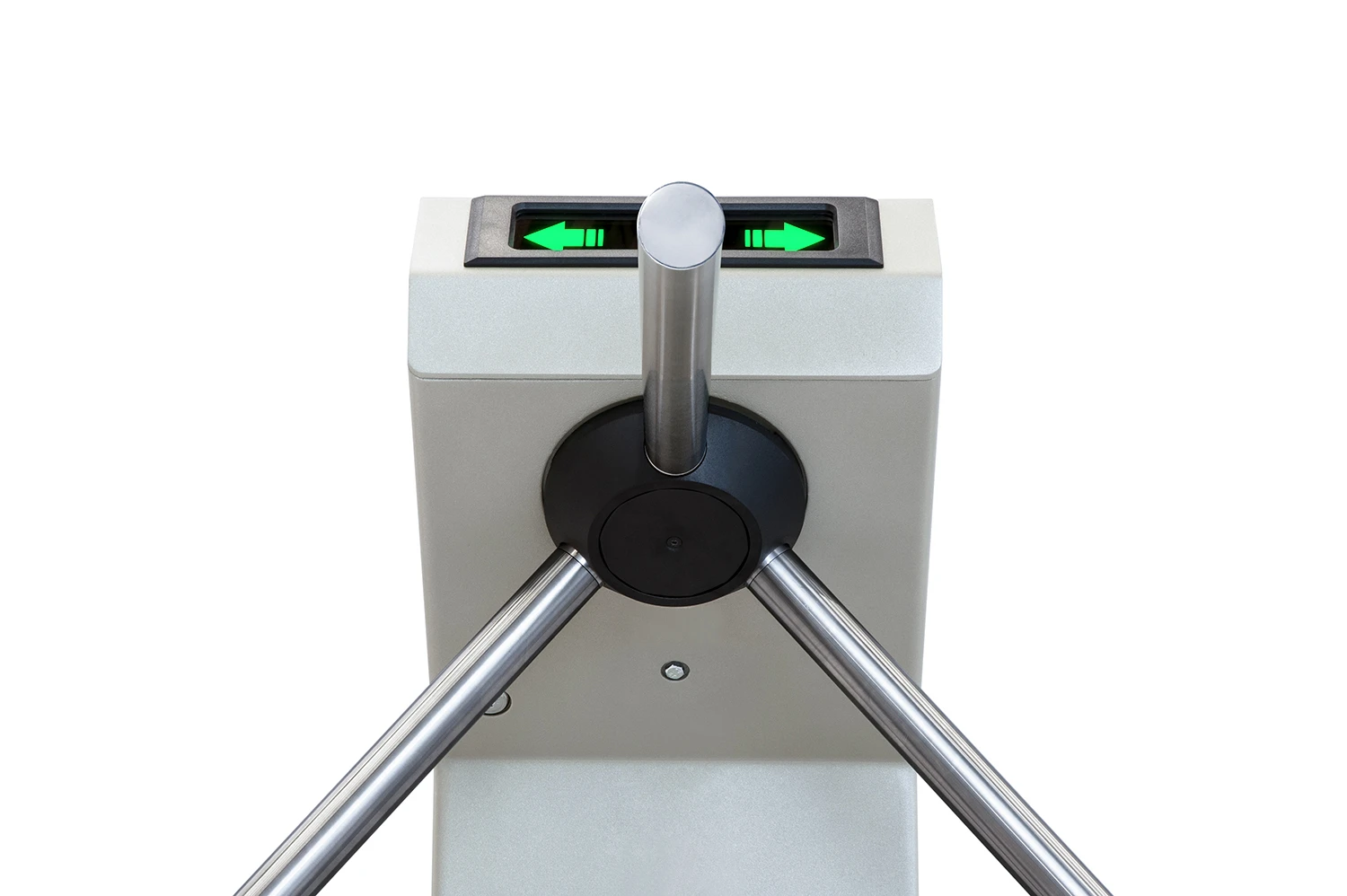

Индикаторы состояния турникета (открыто/закрыто) и направления прохода размещены на передней крышке.
Предусмотрены релейные выходы для подключения дополнительных выносных индикаторов запрета/разрешения проходов.
